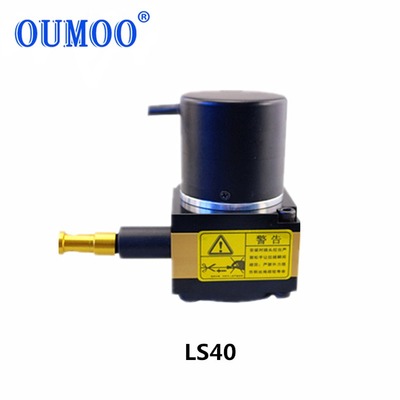

拉绳位移传感器LS-40
特点：
40传感器属于微型拉线（绳）位移传感器，用来记录测量长度0～500mm的线性距离、模拟量型和数字量型输出，标准化接口，可以坚固耐用特别适合短距离，高分辨率的场合，主要特点：安装方便，设有备用安装基准面，根据需要多种选择；安装空间小，安装难度低；无需导向。机械公差不影响测量精度；广泛应用于直线导轨系统，液压气缸系统、伸缩系统，仓储位置定位，压力机械。造纸机械，纺织机械、金属板材机械、印刷机械、水平控制仪、建筑机械等相关尺寸测量和位置控制；可外接PLC二次仪表，单片机等采集系统。

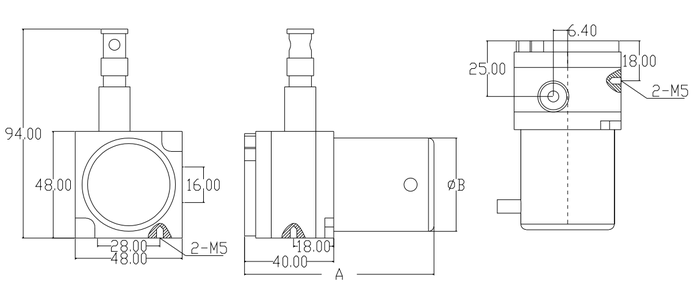

外形尺寸
信号 | 尺寸A | 尺寸ΦB |
0-500mm数字输出 | 78 | 38 |
0-400mm模拟输出 | 85 | 42 |
1.第一安装基面，常规固定方式（默认）螺纹孔2-M5；
2.备用安装基面为受安装条件限制而设置，螺纹旋进长度≤6mm。
3.特殊情况安装请咨询我司技术人员，如需其它转向装置一并提出。
技术指标
类别 | 技术参数 |
信号输出形式 | 数字量型输出 P G | 模拟量型输出 V/MA/R G |
输出特性 | TL方液 | 电压（V）：0～5V、0～10V、1～5V |
并行输出、串行输出、ssi接口、总线、profibus、CanOpen | 电流（mA）：4～20mA、0～20mA |
RS485 | 电阻（R）：0～5KΩ、0～10KΩ、其它 |
供电电压 | DC5V、 DC5~24V | DC12V 、DC24V |
测量行程 | 500mm | 400mm |
往复速度 | 1000 | 1000 |
分辨率 | 0.002、0.004、0.005、0.01等其它 | 本质无* |
线径规格 | Ф0.6 | Ф0.6 |
线性精度 | 0.05%F·S | 0.1%F·S |
拉线材料 | 不锈钢 | 不锈钢 |
工作拉力 | 约5N | 约5N |
工作温度 | -25~+85℃ | -25℃~+85℃ |
存储温度 | -35~+95℃ | -35℃~+95℃ |
重量 | 500g | 500g |
使用寿命 | >1×106次 | >1×106次 |
防护等级 | IP54（标准） | IP54（标准） |
四线制4-20mA接线说明：红色：24vdc 黑色：0v 黄色：+I白色：-I
黑色和白色接到一起 就可以是三线制
